Patiententransportliegen mit Seitengittern
Die Liegen für den sichereren Patiententransport.
Patiententransportliegen, fahrbar mit Seitengittern
Diese fahrbaren Untersuchungsliegen mit Seitengitter von AGA Sanitätsartikel sind speziell für den sichereren Patiententransport entwickelt worden und daher auch universell einsetzbar, zum Beispiel auch als Aufwachliegen.
Sie sind bezüglich ihrer Gestellbeschaffenheiten:
Lackiert und verchromt,
und in den Polsterbreiten:
650 mm und 800 mm,
in vier Varianten erhältlich.
Aufgrund der unterschiedlichen Körpergrößen der Anwender sowie den verschiedenen Einsatzmöglichkeiten sind auch diese Patiententransportliegen ohne Aufpreis in den Höhen:
650 mm, 700 mm, 750 mm und 800 mm,
zu bestellen.
Eigenschaften
Auch bei diesen fahrbaren Untersuchungsliegen mit Seitengittern sind die Untersuchungsliegen mit stufenloser Kopfteilverstellung das Grundmodell.
- Die Patiententransportliegen wurden mit Laufrollen, Ø 75 mm, ausgestattet. Ein Satz besteht aus vier Lenkrollen, von den zwei Rollen in Dreh- und Laufrichtungen total feststellbar sind.
- Sie sind in zwei Polsterbreiten erhältlich:
- Breite 650 mm, Bestell-Nr.: AWL-1065 und AWL-2065,
- Breite 800 mm, Bestell-Nr.: AWL-1080 und AWL-2080.
- Für den sichereren Patiententransport gehören zum Lieferumfang dieser Aufwachliegen zwei Seitengitter. Die Seitengitter, Abmessungen ca. 800 x 250 mm (L x H), lassen sich per Drehmechanismus auf Polsterhöhe absenken und durch federnd gelagerte Handräder mit Fixierbolzen feststellen. Berücksichtigen Sie bitte die kompletten Liegenbreiten inklusive der Seitengitter:
- 795 mm breit, Bestell-Nr.: AWL-1065 und AWL-2065,
- 975 mm breit, Bestell-Nr.: AWL-1080 und AWL-2080.
- Die Stabilität und Robustheit wird durch die Knotenbleche in den Rahmenecken sowie den Querverstrebungen zwischen den Liegenbeinen erreicht.
- Die Stahlrohrgestelle der Patiententransportliegen bestehen aus Blankstahl:
- Lackiert, Bestell-Nr.: AWL-1065 und AWL-1080,
- Verchromt, Bestell-Nr.: AWL-2065 und AWL-2080.
- Die Stärke der Polstersegmente (Kopfteil und Liegefläche) betragen jeweils 64 mm.
- Wird bei Auftragserteilung kein Höhenmaß genannt, werden die Patiententransportliegen in 650 mm Höhe geliefert (ohne Aufpreis auch in den Höhen 700, 750 und 800 mm erhältlich).
- Die Verstellung des Kopfteils ist stufenlos bis zu +40°. Die Arretierung erfolgt durch einen Klemmgriff per Klemmstangenmechanismus.
Technische Details
| Polsterbreite 650 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestellnummern | AWL-1065 | AWL-2065 | ||||||
| Gestelle | Lack | Chrom | ||||||
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | |||||||
| Breiten | 650 mm (795 mm mit Seitengittern) | |||||||
| Höhen (ohne Aufpreis) | 650 / 700 / 750 / 800 mm | |||||||
| Polstersegmente | 2-teilig | |||||||
| Polsterstärke | 64 mm | |||||||
| Kopfteilverstellung | +40° (Klemmstangen) | |||||||
| Belastbarkeit | 200 kg | |||||||
| Laufrollen | Ø 75 mm, zwei Stück mit Feststeller | |||||||
| Seitengitter | 800 x 250 mm (L x B), drehbar | |||||||
| Polsterbreite 800 mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestellnummern | AWL-1080 | AWL-2080 | ||||||
| Gestelle | Lack | Chrom | ||||||
| Längen Kopfteil/Liegefläche | 1.900 mm 500 / 1.400 mm | |||||||
| Breiten | 800 mm (975 mm mit Seitengittern) | |||||||
| Höhen (ohne Aufpreis) | 650 / 700 / 750 / 800 mm | |||||||
| Polstersegmente | 2-teilig | |||||||
| Polsterstärke | 64 mm | |||||||
| Kopfteilverstellung | +40° (Klemmstangen) | |||||||
| Belastbarkeit | 200 kg | |||||||
| Laufrollen | Ø 75 mm, zwei Stück mit Feststeller | |||||||
| Seitengitter | 800 x 250 mm (L x H), drehbar | |||||||
Zur Standardausführung gehören:
- Ein Satz Laufrollen. Dieser besteht aus vier Lenkrollen, Ø 75 mm, von denen zwei Rollen feststellbar sind.
- Zwei Seitengitter, Abmessungen 800 x 250 mm (L x H). Damit diese Patiententransportliegen auch von beiden Seiten benutzt werden können, lassen sich die Seitengitter, nach oben bzw. unten zeigend, mit einem einfachen Drehmechanismus verstellen und durch federnd gelagerte Handräder fixieren.
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
pdf | 2 MB
Bildergalerien
AWL-1065
AWL-1065
AWL-1065

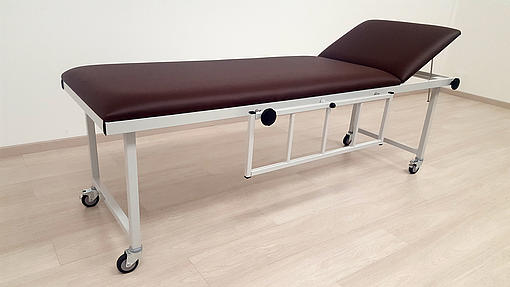

Die Fotos zeigen die Patiententransportliege mit Seitengittern, Bestell-Nr.: AWL-1065, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Kaffeebraun.
AWL-1080
AWL-1080
AWL-1080
AWL-1080
AWL-1080
AWL-1080
Die Fotos zeigen die Patiententransportliege mit Seitengittern, Bestell-Nr.: AWL-1080, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Grau.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| INF-1720/VA | Infusionsständer, aus CrNi-Stahl, Flaschenkreuz mit 4 Haken, Infusionsstange 1.700 mm lang, Rundrohr Ø 18 mm, zum Lieferumfang gehört ein anschraubbarer Befestigungskloben, der auf der linken oder rechten Seite am Polsterrahmen fixiert wird (bitte bei Auftragserteilung mit angeben). Eine nachträgliche Montage ist nur bedingt möglich. |
| Korb | Ablagekorb, kunststoffbeschichtet (lichtgrau RAL 7035), zum Anhängen, Abmessungen 550 x 290 x 190 mm (B x T x H), nicht nachrüstbar. |
P-2065 | Papierrollenhalter, für Liegenbreite 650 mm. |
| PG-220 PG-260 | Patientengurt, Abmessungen 2.200 x 250 mm (L x B), für 650 mm breite Liegen. |
| SL-AWL | Schocklagen-/Trendelenburgverstellung, ca. 11°, Ausstattung des Polsterrahmens am Fußende mit einer Gasdruckfeder, Auslöseknopf im Polsterrahmen eingelassen. Nicht nachrüstbar. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: größerer Laufrollen Ø, Fahrbarkeit in Form einer Zentralverstellung, Geräte-(OP-)Schienen in verschiedenen Längen, Schiebegriffe, umlaufender Kantenschutz / Rammschutz, Wandabweiserringe in den vier Liegenecken, Lagerungshilfen, Kopfteilverstellung per Gasdruckfeder, Gesichtsausschnitt im Kopfteilpolster und gegebenenfalls mit Polstereinsatz zum Schließen.
Produktvarianten
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
AWL-1080, Rollen Ø 125 mm (H: 700 mm)
AWL-1080, Rollen Ø 125 mm (H: 700 mm)
AWL-1080, Rollen Ø 125 mm (H: 700 mm)
AWL-1080, Rollen Ø 125 mm (H: 700 mm)
AWL-1080, Rollen Ø 125 mm (H: 700 mm)
Die Fotos zeigen die Patiententransportliege mit Seitengittern, Bestell-Nr.: AWL-1080, mit größeren Laufrollen (Ø 125 mm), in der Höhe 700 mm und den Farben:
- Gestell: Weißaluminium RAL 9006,
- Polster: Schwarz.
AWL-1065, Kopfteilverstellung per Raster, Korb, SGKE-2065
AWL-1065, Kopfteilverstellung per Raster, Korb, SGKE-2065
AWL-1065, Kopfteilverstellung per Raster, Korb, SGKE-2065
AWL-1065, Kopfteilverstellung per Raster, Korb, SGKE-2065
AWL-1065, Kopfteilverstellung per Raster, Korb, SGKE-2065
AWL-1065, Kopfteilverstellung per Raster, Korb, SGKE-2065
AWL-1065, Kopfteilverstellung per Raster, Korb, SGKE-2065

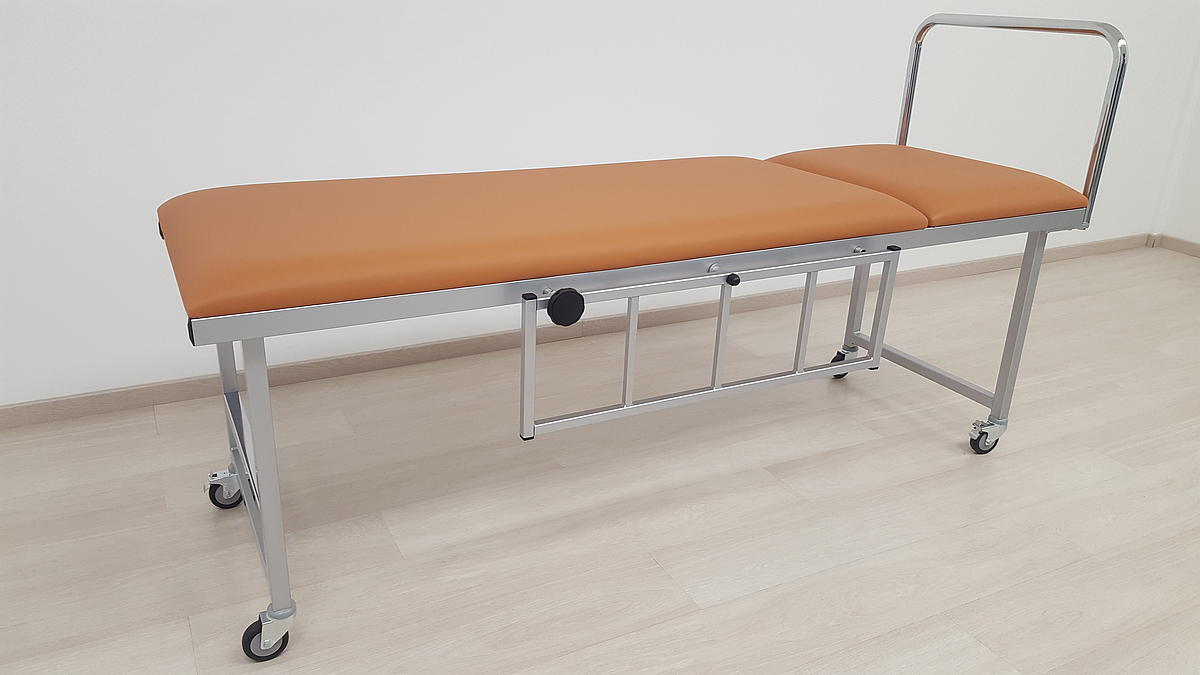

Die Fotos zeigen die Patiententransportliege mit Seitengittern, Bestell-Nr.: AWL-1065, mit Kopfteilverstellung per Raster und in den Farben:
- Gestell: Weißaluminium RAL 9006,
- Polster: Hellbraun
sowie die weiteren Zubehör- und Ausstattungskomponenten:
- Ablagekorb, Bestell-Nr.: Korb, und
- Schiebegriff am Kopfende, Bestell-Nr.: SGKE-2065.
Sie haben Fragen? Sprechen Sie uns bitte an!
Sie haben Fragen zu unseren Produkten oder Serviceleistungen? Sie möchten uns kennenlernen? Wir sind persönlich gerne für Sie da und beraten Sie!
Produktvideos
Darstellung und Bedienung der stufenlosen Kopfteilverstellung per Klemmstangenmechanismus, Bestell-Nr.: EKA-1065/AA.
Handhabung des Drehmechanismus beim Seitengitter, Bestell-Nr.: SG-3000/1, zu sehen bei der MRT-Patiententransportliege, Bestell-Nr.: H-AWL 3065/Y 980VA.
