Patiententransportliege mit Kantenschutz / Rammschutz und Schiebegriffen
Die besondere Patiententransport- und Aufwachliege.
Patiententransportliege mit zwei Seitengittern, umlaufenden Kantenschutz / Rammschutz und Schiebegriffen
Bedienungskomfort und Funktionalität waren das oberste Gebot bei der Entwicklung dieser Patiententransportliege / Aufwachliege von AGA Sanitätsartikel. Alle Bedienelemente sind innerhalb des umlaufenden Kantenschutzes / Rammschutzes angeordnet. Somit sind nicht nur die Liege selbst, sondern auch sämtliche Wände und Türen geschützt.
Die großen Doppelrollen kommen leichter über Hindernisse, zum Beispiel über Türschwellen oder Stromkabel. Die Bedienung der Laufrollen erfolgt über eine Zentralverstellung. Da alle vier Räder durch Gestänge miteinander verbunden sind, lassen sie sich mit nur einem Tritthebel zum Verfahren freigeben oder zum Stehen blockieren. Es befinden sich jeweils ein Tritthebel am Kopf- und Fußende der Patiententransport- und Aufwachliege.
Zum einfacheren Lenken und Bewegen ist die Transportliege mit zwei verchromten Schiebegriffen ausgestattet. An den Unterseiten der Seitengitter befinden sich mit Kunstleder bezogene Polster. Diese vermitteln dem Patienten beim Auf- oder Absteigen ein wohliges Gefühl.
mit Ablagekorb, Bestell-Nr.: Korb
Eigenschaften
- Die Patiententransportliege ist mit vier Doppelrollen, Ø 125 mm, ausgestattet, die durch Gestänge miteinander verbunden sind. Sie lassen sich zentral bedienen. Die entsprechenden Tritthebel sind diagonal am Kopf- und Fußende angeordnet.
- Für den sichereren Patiententransport gehören zum Lieferumfang der Liege zwei Seitengitter. Die Seitengitter, Abmessungen ca. 760 x 230 mm (L x H), lassen sich per Drehmechanismus auf Polsterhöhe absenken und durch Schiebebolzen fixieren.
- Zeigen die beiden Seitengitter nach unten, erweitert sich die komplette Polsterbreite (von 600) auf 700 mm.
- Die Stabilität und Robustheit wird durch Quer- und Längsverstrebungen zwischen den Liegenbeinen erreicht.
- Das Stahlrohrgestell der Patiententransportliege besteht aus lackiertem Blankstahl.
- Die Stärken der beiden Polstersegmente (Kopfteil und Liegefläche) betragen jeweils 64 mm.
- Die Verstellung des Kopfteils ist bis zu +30°. Die Arretierung erfolgt stufenlos per Gasdruckfeder und kann mit nur einer Hand bedient werden. Der Auslöseknopf befindet sich direkt am Kopfteilpolster.
- Links und rechts am Kopfende befinden sich Aufnahmen für den optional erhältlichen Infusionsständer (Ø 18 mm).
- Polsterrahmen und Seitengitter mit umlaufenden Kanten-/ Rammschutz, Schwarz, Abmessungen 40 x 22 mm.
- Verchromte Schiebegriffe am Kopfende und Fußende, Abmessungen Rundrohr Ø 30 x 2 mm.
Technische Details
| Patiententransportliege | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bestellnummer | PTL-1070/LRZ | |||||||
| Gestell | Lack | |||||||
| Längen Kopfteil/Liegefläche | 1.910 mm (gesamte Länge 1.950 mm) 560 / 1.330 mm | |||||||
| Breiten | 700 mm (gesamte Breite 750 mm) | |||||||
| Höhe | 650 mm | |||||||
| Polstersegmente | 2-teilig | |||||||
| Polsterstärke | 64 mm | |||||||
| Kopfteilverstellung | +30° (Gasdruckfeder) | |||||||
| Belastbarkeit | 200 kg | |||||||
| Laufrollen | Ø 125 mm, Doppelrollen mit Zentralverstellung | |||||||
| Seitengitter | 760 x 230 mm (L x B), drehbar | |||||||
| Schiebegriffe | Ø 30 x 2 mm, an Fußende und Kopfende | |||||||
Zur Standardausführung gehören:
- Fahrbarkeit in Form einer Zentralverstellung, Doppellenkrollen Ø 125 mm, alle vier Rollen bieten hervorragende Rolleigenschaften und sind durch Gestänge miteinander verbunden, jeweils ein Tritthebel am Kopf- und Fußende, Tritthebel sind diagonal angeordnet, leicht zu bedienen und mit farblichen Markierungen (grün = Liege ist rollbar, rot = Liege ist festgestellt).
- Zwei Seitengitter, Abmessungen 760 x 230 mm (LxH). Damit diese Patiententransportliege auch von beiden Seiten benutzt werden kann, lassen sich die Seitengitter, nach oben bzw. unten zeigend, mit einem einfachen Drehmechanismus verstellen und durch Schiebebolzen fixieren.
- Verchromte Schiebegriffe am Kopf- und Fußende.
- Umlaufender Kantenschutz / Rammschutz an Polsterrahmen und Seitengittern.
- Seitlich am Kopfende befindliche Befestigungskloben für optional erhältlichen Infusionsständer.
Die farbliche Beschichtung der Gestelle bieten wir standardmäßig in drei verschiedenen Farben an (s. Farbwahlkarte).
- Lichtgrau (RAL 7035),
- Weißaluminium (RAL 9006),
- Reinweiß (RAL 9010).
Die hochwertige Lackierung hat eine glänzende Oberflächenoptik und ist leicht zu reinigen sowie desinfektionsmittelbeständig.
Eine andere Farbgestaltung (Typenvariante) ist nach vorheriger Absprache, gegen Aufpreis, möglich. Teilen Sie uns bitte den gewünschten RAL-Farbton mit.
Die von uns eingesetzten Kunstleder zeichnen sich durch ihre Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit und guten Reinigungseigenschaften sowie der Beständigkeit gegenüber Desinfektionsmitteln aus.
Wir verwenden eine (Farb-)Auswahl der Kunstlederbezüge von VOWAled Pisa (Vowalon). Die Farbwahlkarte finden Sie hier.
Der schwarze, elektrisch leitfähige Kunstlederbezug (mit Potentialausgleichbuchse am Gestell) ist gegen Aufpreis erhältlich.
Zusätzlich können auch Kunstlederbezüge (zum Beispiel Skai und Stamskin Top) von anderen Herstellern verwendet werden. Teilen Sie uns bitte den gewünschten Hersteller, die Kollektion und die genaue Farbnummer mit. Wir nennen Ihnen die entsprechenden Mehrkosten. Sie möchten den Bezug in Eigenregie beschaffen und uns zur Verfügung stellen? Kein Problem. Wir nennen Ihnen im Vorfeld die Bedarfsmenge.
Berücksichtigen Sie bitte, dass Produkte mit elektrisch leitfähigen und Fremdbezügen Typenvarianten und daher ohne Rückgaberecht sind.
Passende Downloads
pdf | 2 MB
Bildergalerie

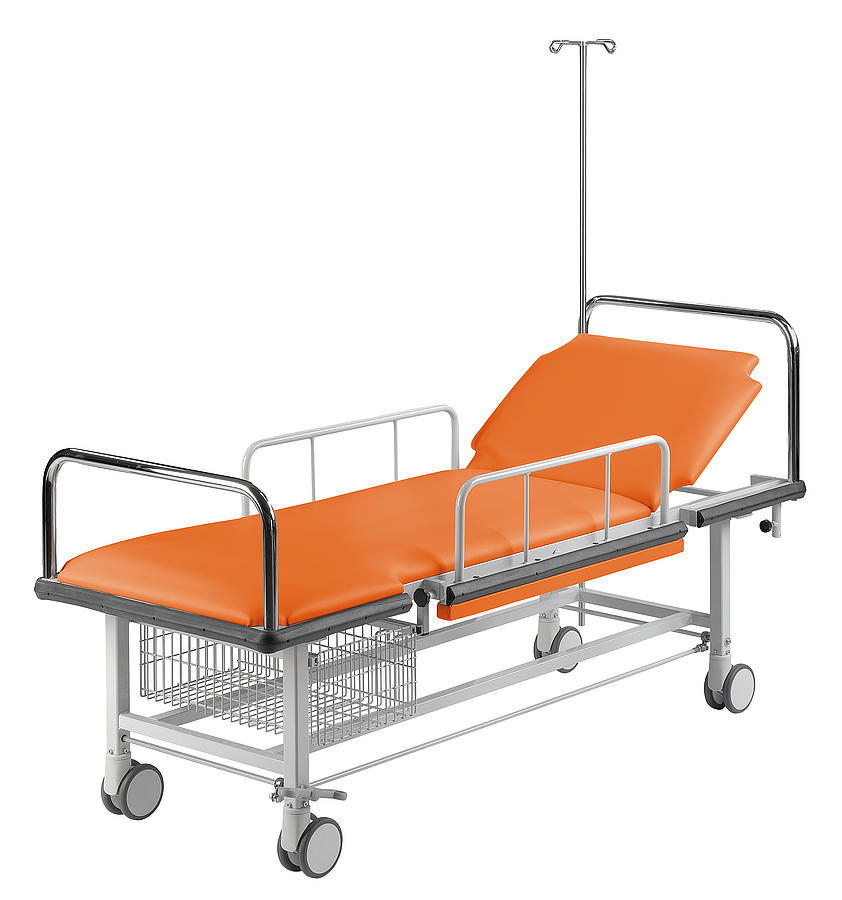

PTL-1070/LRZ, Korb, INF-30170
PTL-1070/LRZ, Korb
PTL-1070/LRZ, Korb
PTL-1070/LRZ
Die Fotos zeigen die Patiententransportliege, Bestell-Nr.: PTL-1070/LRZ, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Mandarin,
sowie die weiteren Zubehör- und Ausstattungskomponenten:
- Infusionsständer aus CrNi-Stahl, mit einem Flaschenkreuz (vier Haken), Bestell-Nr.: INF-30170, und
- Ablagekorb, Bestell-Nr.: Korb.
Zubehör & Zusatzoptionen
Bestell-Nr. | Beschreibungen |
|---|---|
| INF-30170 | Infusionshalter, aus CrNi-Stahl, Länge der Infusionsstange 1.700 mm, Rundrohr Ø 18 mm, Flaschenkreuz mit vier Haken. |
| Korb | Ablagekorb, kunststoffbeschichtet (lichtgrau RAL 7035), zu beiden Liegenseiten ausziehbar, Abmessungen 550 x 290 x 190 mm (B x T x H), nicht nachrüstbar. |
| P-3059/PTL | Papierrollenhalter, Rund Ø 8 mm, Länge 590 mm, am Fußgestell der Liege montiert, nicht nachrüstbar. |
Die zuvor genannten Zubehörkomponenten sind lediglich ein kleiner Auszug. Folgende Zubehörteile sind ebenfalls erhältlich: Wandabweiserringe in den vier Liegenecken, Lagerungshilfen, Gesichtsausschnitt im Kopfteilpolster und gegebenenfalls mit Polstereinsatz zum Schließen.
Produktvarianten
Als Hersteller sind wir in der Lage, unsere Produkte Ihren individuellen Bedürfnissen anzupassen. Hier zeigen wir Ihnen Beispiele, wie kundenspezifische Wünsche von uns umgesetzt wurden.
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
PTL-1070/LRZ, P-3059/PTL, Korb, Polster 85 mm
Die Fotos zeigen die Patiententransportliege, Bestell-Nr.: PTL-1070/LRZ, mit einer Polsterstärke von 85 mm, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Baltic,
sowie die weiteren Zubehör- und Ausstattungskomponenten:
- Papierrollenhalter, Bestell-Nr.: P-3059/PTL, und
- Ablagekorb, Bestell-Nr.: Korb.

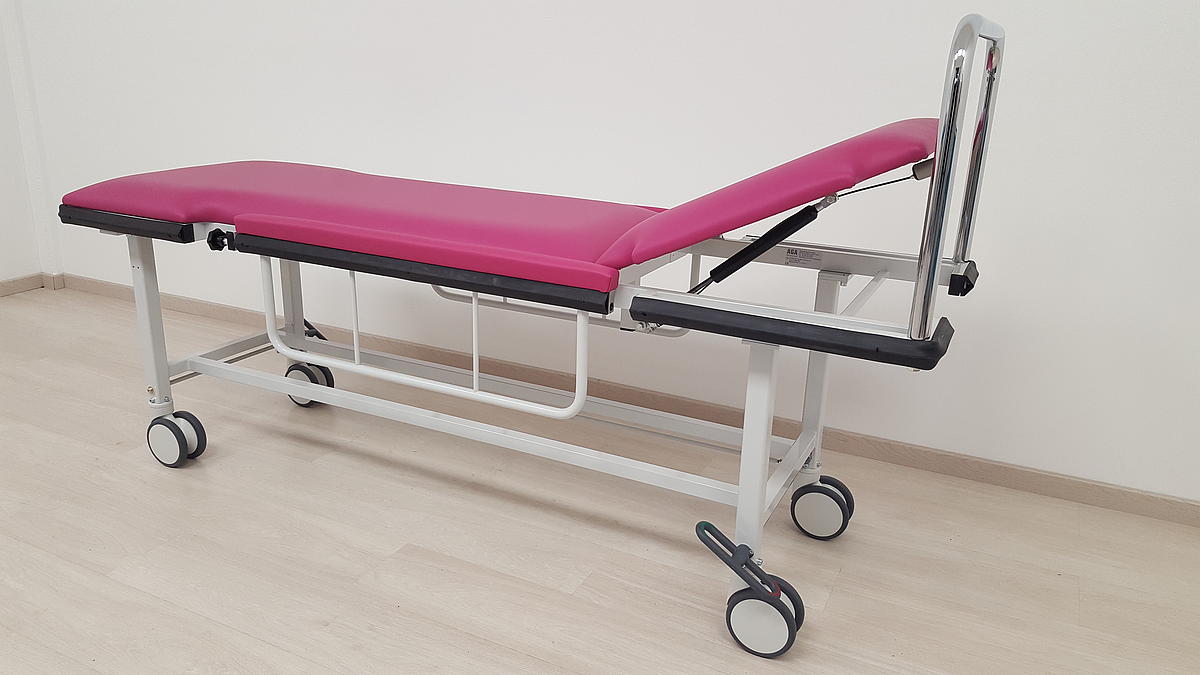

PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
PTL-1070/LRZ ohne Schiebegriff am Fußende, Höhe 700 mm
Die Fotos zeigen die Patiententransportliege, Bestell-Nr.: PTL-1070/LRZ, mit einer kompletten Liegenbreite von 650 mm, Liegenhöhe 700 mm und einem lediglich am Kopfende befindlichen Schiebegriff, in den Farben:
- Gestell: Lichtgrau RAL 7035,
- Polster: Magenta.
